Тавсифи маҳсулот
- Моторҳои баландсуръат-ро истифода баред ва оптимизатсияи нармафзорро иҷро кунед, суръати умумӣ нисбат ба насли қаблӣ 20% тезтар аст;
- Вазни сабуктар, андозаи бозуи хурдтар, дастрасии беҳтар;
- Муҳофизати баланд: 1,2 чоҳҳо бо сарпӯши чангӣ муҷаҳҳаз шудаанд ва дар як вақт таппончаи кафшерии пурра иҳоташуда истифода мешавад;
- J4, J6 меҳвари сохтори нахӯрад, метавонад таппончаи кафшери нахӯрад истифода;
- Дар хати корбар-сохта, қубури газ, сими кафшер, бадани ҳамвор, намуди тоза;
Муқаддимаи маҳсулот

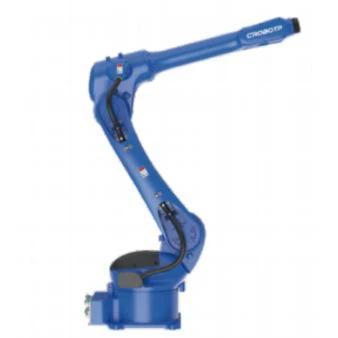

Роботи кафшери TIG CRP-RH14-06-W барои дақиқ, суръат ва устуворӣ дар барномаҳои пешрафтаи кафшер тарҳрезӣ шудааст. Бо сохтори оптимизатсияшуда, вазни сабуктар ва муҳофизати мукаммал, ин ҳалли роботӣ дастрасии бештар, устуворӣ ва эътимоднокии дарозмуддатро дар хатҳои истеҳсолии кафшери TIG таъмин мекунад.
Хусусиятҳои асосӣ ва афзалиятҳо
● -Суръати баланд ва иҷрои оптимизатсияшуда
Роботи кафшери TIG CRP-RH14-06-W, ки бо муҳаррики баландсуръат- ва оптимизатсияи нармафзори пешрафта муҷаҳҳаз шудааст, суръати истеҳсолиро нисбат ба насли қаблӣ 20% тезтар медиҳад.
● Тарҳрезии сабук ва паймон
Робот дорои андозаи хурдтар ва вазни ками пешона, дастрасии беҳтарро дар муҳити мураккаби кафшер ва ҷойҳои маҳдуд таъмин мекунад.
● Муҳофизати мукаммал
Шафт 1 ва чоҳи 2 бо сарпӯшҳои чангногузар муҷаҳҳаз карда шудаанд, дар ҳоле ки тарҳи таппончаи кафшерии пурра пӯшида муҳофизат ва эътимоднокии ҳадди аксарро ҳангоми амалиёти кафшери TIG пешниҳод мекунад.
● чандирии меҳвари холӣ
Меҳварҳои J4 ва J6 сохтори холӣ доранд, ки имкон медиҳад ҳамгироии бефосила бо таппончаҳои кафшерии холӣ, баланд бардоштани самаранокии амалиётӣ ва чандирии.
● Кабели ҳамгирошуда ва намуди тоза
Дар хати корбар-сохта, қубури газ ва сими кафшер сохтори ҳамвори баданро таъмин мекунад, ки дар натиҷа системаи роботи тоза, устувор ва пойдор барои истифодаи дарозмуддат- мешавад.
Параметрҳои техникии бадани робот
|
Модели |
CRP-RH14-06-W |
|
|
Даст шакл |
Пайвастҳои амудии сершумор |
|
|
Дараҷаи озодӣ |
6 меҳвар |
|
|
Ҳаҷми ҳадди аксар |
6 кг |
|
|
Максимум сафар |
J1 |
168 дараҷа |
|
J2 |
-50 дараҷа -170 |
|
|
J3 |
-78 дараҷа ~ 150 дараҷа |
|
|
J4 |
-190 дараҷа -190 дараҷа |
|
|
J5 |
-110 дараҷа ~ 130 дараҷа |
|
|
J6 |
то 190 дараҷа |
|
|
Суръати максималӣ |
J1 |
230 дараҷа /С |
|
J2 |
230 дараҷа /С |
|
|
J3 |
230 дараҷа /С |
|
|
J4 |
430/S |
|
|
J5 |
430/S |
|
|
J6 |
630 дараҷа /С |
|
|
Моменти иҷозатдодашуда |
J4 |
10N.m |
|
J5 |
10N.m |
|
|
J6 |
3N.m |
|
|
Моменти иҷозатдодашудаи инерсия |
J4 |
0,25кг.м² |
|
J5 |
0,25кг.м² |
|
|
J6 |
0,05кг.м² |
|
|
Дурустии ҷойгиркунии такрорӣ |
✟0,08мм |
|
|
Масофаи максималии расидан |
1468мм |
|
|
Вазни бадани робот |
155 кг |
|
|
Реҷаи насб |
Замин, чаппа монтажи.девор васл кардан |
|
|
Интерфейси бадан |
IO ҳифз карда шудааст |
16 пин |
|
Гази захирашуда |
2*φ8мм |
|
|
Муҳити атроф |
0 ~ 45 дараҷа |
|
|
хеши |
20%-80% RH (Бе конденсатсия) |
|
|
Вибрация |
Дар зери 0,5 Г |
|
|
Дигарон |
Ҷойгиркунии робот бояд аз: моеъҳои оташгиранда ё зангзананда ё газҳо, манбаъҳои электрикии халалҳо дур бошад |
|
|
Сатҳи IP |
Бадан IP54, Дастӣ IP67 |
|
|
Хусусиятҳои бартарии Ариза |
Сохтори паймон, суръати баланд, дақиқии баланд, васеъшавии баланд ва кори осон |
|
|
кафшер |
||
|
Конфигуратсияи шкафҳои барқӣ |
G9 |
|
Диаграммаи интерфейси насб
Андозаҳои насби пойгоҳ
Андозаҳои фланец
Диаграммаи диапазони корӣ
